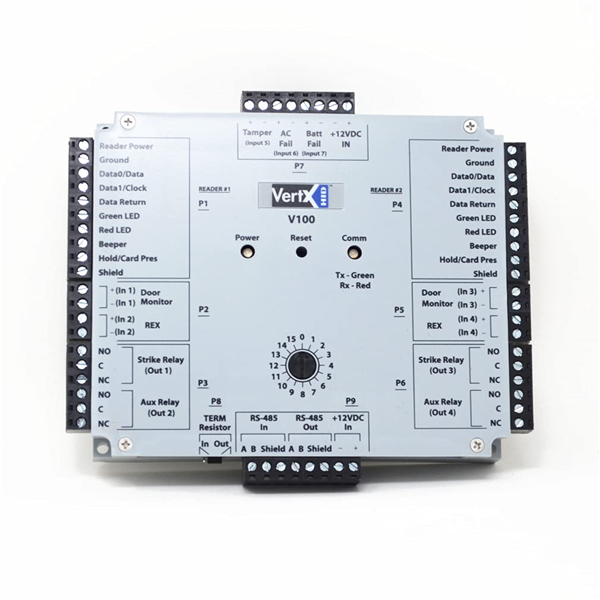

Bộ điều khiển HID VertX V100 (sẵn hàng)

Xử lý kiểm soát ra vào cho hai đầu đọc/hai cửa

Mã sản phẩm: Giao diện cửa/đầu đọc HID VertX V100

Giá: Liên hệ

Thông tin sản phẩm
Thông số kỹ thuật

Các sản phẩm HID VertX cung cấp cơ sở hạ tầng phần cứng/phần mềm đầy đủ và có đầy đủ tính năng cho các hệ thống lưu trữ phần mềm kiểm soát ra vào.

Giao diện Cửa/Đầu đọc V100 kết nối hai đầu đọc thẻ kiểm soát ra vào thông qua giao diện Wiegand hoặc Clock-and-Data để điều khiển một hoặc hai cửa. V100 có bộ nhớ flash tích hợp, cho phép tải xuống các bản cập nhật chương trình qua mạng. V100 kết nối với V1000 thông qua mạng RS-485 tốc độ cao. Đổi lại, V1000 giao tiếp với máy chủ hệ thống thông qua giao thức TCP/IP tiêu chuẩn công nghiệp qua Ethernet 10/100 Mbps hoặc Internet. Kiến trúc này giảm thiểu tác động đến mạng LAN của công ty bằng cách chỉ sử dụng một địa chỉ TCP/IP cho mỗi 32 giao diện và xử lý các giao dịch cấp thấp trên mạng RS-485.

Lợi ích chính:

Báo cáo các đầu vào được giám sát.
Kết nối với V1000 qua RS-485.
Nhận và xử lý các lệnh thời gian thực từ V1000.
Báo cáo mọi hoạt động cho V1000.
Vỏ polycarbonate hấp dẫn bảo vệ các thành phần khỏi bị hư hại.
Tất cả các kết nối và chỉ báo đều được xác định đầy đủ bằng danh pháp in lụa trên bìa.
Xử lý các quyết định kiểm soát truy cập ngoại tuyến dựa trên mã cơ sở.
Các thành phần được công nhận theo chuẩn UL 294 và UL 1076.

Kích thước: Rộng 5,8" x Cao 4,825" x Sâu 1,275" (147,32 mm x 122,55 mm x 32,38 mm)

Trọng lượng: 12,4 oz (.35 kg)

Yêu cầu về nguồn điện: 60 mA @ 9-18 VDC (không kết nối đầu đọc) Khuyến nghị: Nguồn điện tuyến tính có giám sát với pin dự phòng, bảo vệ quá áp đầu vào và đầu ra tiếp điểm AC và pin yếu. Khi VertX cung cấp nguồn điện cho đầu đọc, yêu cầu là 600 mA @ 9-18VDC. V100 có thể cung cấp 500 mA cho hai đầu đọc

Khoảng cách cáp:

RS-485 - 4000 feet (1220 m) để lưu trữ, sử dụng cáp Belden 3105A, cặp xoắn 22AWG, có vỏ bọc 100? Wiegand - 500 feet (150 m) đến đầu đọc - sử dụng ALPHA 1299C 22AWG, 9 dây dẫn, có vỏ bọc tổng thể (Cần ít dây dẫn hơn nếu không sử dụng tất cả các đường điều khiển).
Mạch đầu vào - 500 feet (150 m), 2 dây dẫn, được che chắn, sử dụng ALPHA 1292C (22AWG) hoặc Alpha 2421C (18AWG)
Mạch đầu ra - 500 feet (150 m), 2 dây dẫn, sử dụng ALPHA 1172C (22AWG) hoặc Alpha 1897C (18AWG) Cỡ dây tối thiểu phụ thuộc vào chiều dài cáp và yêu cầu về dòng điện.

Chứng nhận:
